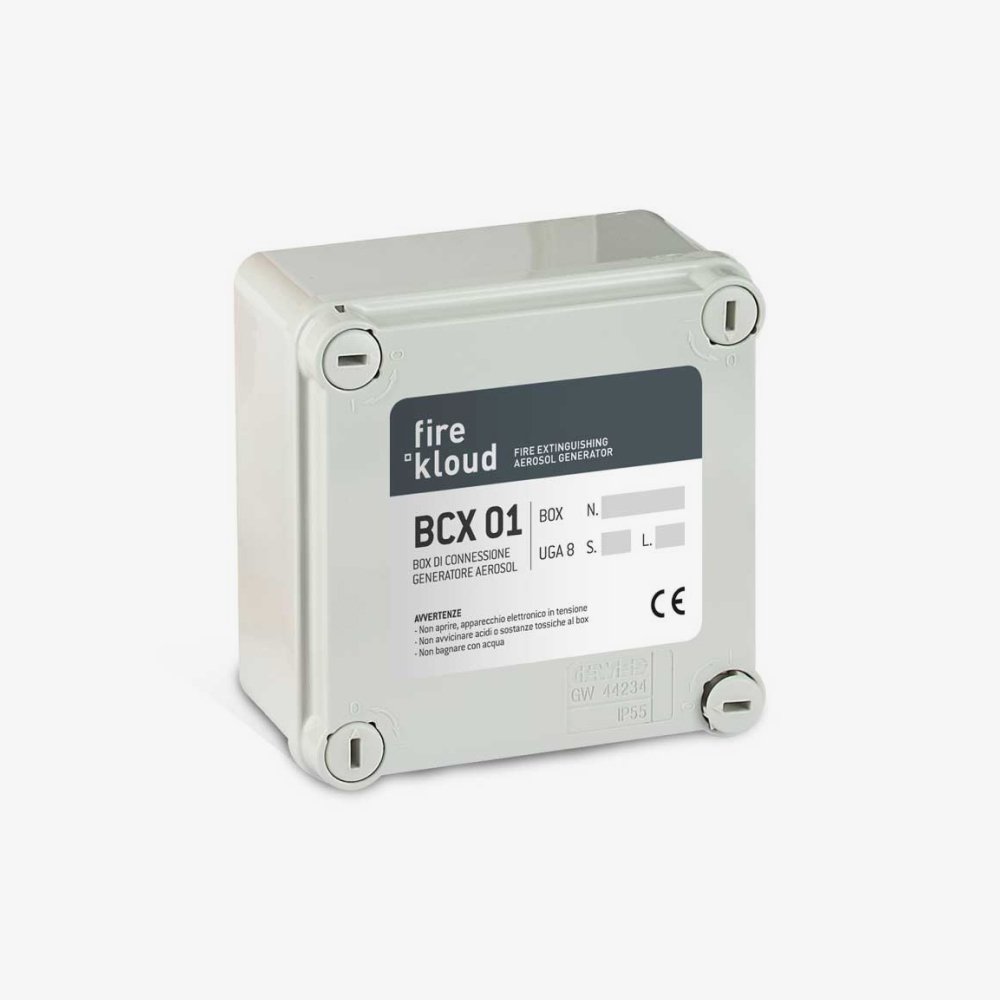

Соединительная коробка

Соединительная коробка

SKU: BCX 01
672 MDL
  • Соединительная коробка BCX01 — интерфейс непрерывности линии для множественного подключения аэрозольных генераторов к линии управления. К каждой выходной линии блока UGA 8 через модуль BCX01 можно подключить до 6 генераторов. При наличии дополнительного источника питания (24 В, мин. 2 А) число генераторов на линии увеличивается до максимум 12
  • Электронная плата BCX01 имеет две клеммы (L_IN/OUT), используемые независимо
  • для входа/выхода линии запуска, и клемму (AEROSOL) для
  • подключения аэрозольного генератора
  • Каждая коробка имеет этикетку, на которой необходимо отметить нумерацию
  • аэрозольного генератора, линию и плату подключения согласно

• BCX01 • Технический паспорт

  • BCX01 состоит из пластикового корпуса со степенью защиты IP55, с крышкой и четвертьоборотными фиксирующими винтами; внутренние размеры 100×100×50 мм. Соединительная коробка имеет гладкие стенки с максимальным диаметром сверления Ø29 мм. Предусмотрены четыре отверстия по 8 мм для крепления BCX01 (см. размерные детали).<br>
  • Этикетку необходимо заполнить перманентным маркером во всех разделах, чтобы облегчить обслуживание и понимание логики<br>системы.<br>
  • В зависимости от расположения генераторов в плане соединительную коробку можно повернуть; использование клемм L_IN/OUT позволяет избежать скрученных трасс кабелей, обеспечивая простую и безопасную проводку.<br>
  • При прокладке проводки НЕ нужно учитывать полярность соединительного<br>кабеля.<br>
  • Клеммы L_IN/OUT можно использовать независимо для входа/выхода<br>линии запуска.<br>
  • Линию не нужно балансировать резистором; достаточно перемычки.<br>
  • Соединительный кабель должен быть огнестойким, неэкранированным,<br>согласно IEC 20105 EN 50200 PH30, 2×1,5 мм².<br>
  • Электронная плата оснащена съёмными клеммами для<br>облегчения монтажа
UDG Fire

Вопросы и ответы

С аэрозольными генераторами Fire Kloud (серии R, RQ, RT) и приборами управления аэрозольным пожаротушением. Точная совместимость указана в характеристиках.

Для монтажа и пусконаладки рекомендуем команду UDG Fire: проект, монтаж, испытания и приёмочные документы.

Да — доставка по всей Молдове, технический паспорт и консультации. Гарантия: 2 года.
